ЧАСТОТНО-ПРЕОБРАЗОВАТЕЛЬНАЯ СТАНЦИЯ ШАХТНАЯ типа ЧПСШ-2 1400 кВА

Частотно-преобразовательные станции типа ЧПСШ-2 предназначены для бесступенчатого электрического
регулирования скорости и крутящего момента, и динамического торможения одно- или двухдвигательного
привода ленточного конвейера и подачи напряжения питания на все вспомогательные устройства
станции и конвейера в подземных выработках шахт, опасных по газу и угольной пыли, в соответствии
с требованиями правил безопасности в угольных шахтах и Руководства по эксплуатации.

Станция выполнена взрывонепроницаемой с искробезопасными цепями дистанционного управления и
имеет маркировку взрывозащиты РВ Ex d [ia op is Ma] ia I Mb X. Конструкция оболочки обеспечивает степень
защиты от внешних воздействий IP54 по ГОСТ 14254-96.

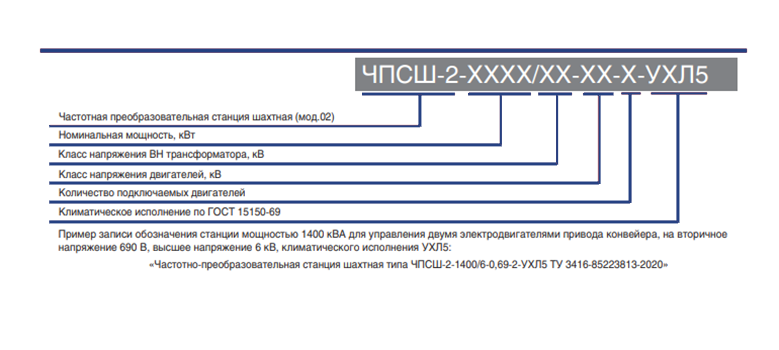

Технические параметры

№	Параметр	ЧПСШ-2 1400-6	ЧПСШ-2 1400-10
	Параметры РУВН и cилового трансформатора
1	Номинальная мощность, кВА	1400	1400
2	Номинальная частота, Гц	50	50
3	Номинальное напряжение на стороне ВН, В	6000 ± 5%	10000 ± 5%
4	Схема и группы соединения обмоток силового трансформатора	Y/Y/Δ-0/11	Y/Y/Δ-0/11
5	Номинальный ток ВН, А	134,7	80,8
6	Число фаз на стороне ВН	3	3
7	Фазный сдвиг между вторичными обмотками	30 электрических градусов	30 электрических градусов
8	Номинальное напряжение на стороне НН-Y/НН-Δ, В	690 / 690	690 / 690
9	Диапазон регулировки напряжения на панели регулировочных отводов, %	±5	±5
10	Номинальный ток НН1 / НН2, А	1171,5 / 1171,5	1171,5 / 1171,5
11	Напряжение короткого замыкания, % (не более)	5,5	5,5
12	Ток холостого хода, %	0,6	0,6
13	Потери силового трансформатора, Вт. К. З. при температуре обмоток 115 °С	7400	7400
14	Потери силового трансформатора, Вт. холостого хода	3200	3200
15	Класс изоляции обмоток силового трансформатора по ГОСТ 8865-93	H	H
	Параметры частотно преобразовательного устройства
1	Мощность подключаемого электродвигателя конвейерного привода, кВт	800	800
2	Количество подключаемых электродвигателей конвейерного привода, шт	2	2
3	Регулируемый момент электродвигателя, %	от 0 до 100	от 0 до 100
4	Диапазон регулирования скорости вращения электродвигателей, %	от 10 до 100	от 10 до 100
5	Диапазон регулирования тока электродвигателей, %	от 10 до 100	от 10 до 100
	Параметры цепей управления, сигнализации, местного освещения и вспомогательных двигателей конвейера
1	Напряжение питания внутренних вентиляторов воздушного охлаждения модулей прямителя инверторов и насоса внутреннего контура жидкостного охлаждения, В	220	220
2	Напряжение цепей управления и сигнализации, В	=24, ~220	=24, ~220
3	Напряжение цепей внешнего освещения, В	~127	~127
4	Мощность подключаемых ламп внешнего освещения, кВт	0,2	0,2
5	Напряжение цепей внешнего питания 24 В (опция), В	24	24
6	Мощность подключаемого оборудования к цепи внешнего питания 24 В, кВт, не более	0,01	0,01
7	Мощность подключаемых электрогидротолкателей тормоза привода, кВт, не более	2	2
8	Количество подключаемых электрогидротолкателей тормоза привода, шт	2	2
	Общие
1	Масса станции ЧПСШ без внешнего теплообменника, кг, не более	13200	13200

Условия работы:

температура окружающего воздуха +1..+35°C;
относительная влажность окружающего воздуха до 100% при температуре +35°C;
отсутствие резких толчков и ударов;
запыленность окружающего воздуха не более 1000 мг/м ;
рабочее положение в пространстве горизонтальное,
рабочее положение в пространстве горизонтальное, допускается отклонение от рабочего положения до15° в любую сторону.

Показатели надежности:
