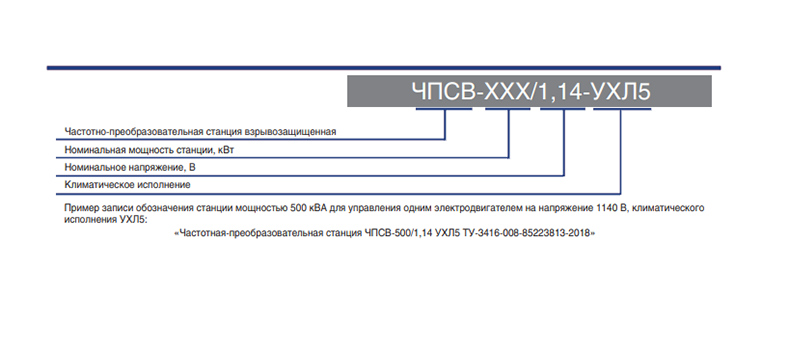

ЧАСТОТНО-ПРЕОБРАЗОВАТЕЛЬНАЯ СТАНЦИЯ ВЗРЫВОЗАЩИЩЕННАЯ типа ЧПСВ-ХХХ/1140 УХЛ5

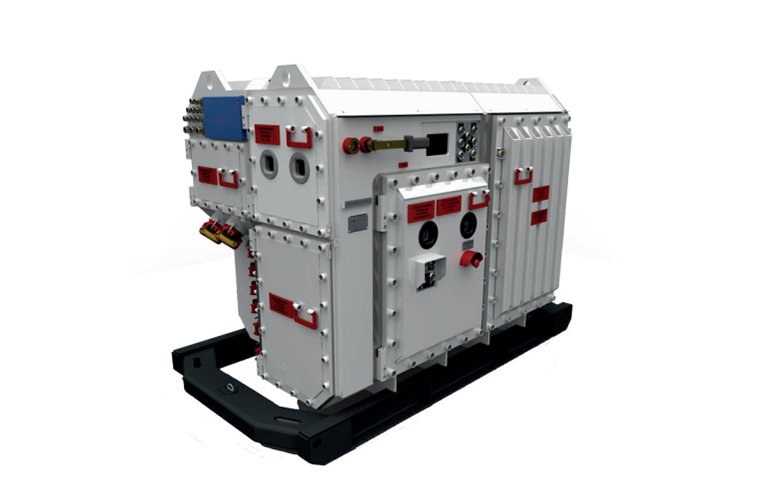

Частотно-преобразовательная станция взрывозащищенная типа ЧПСВ-500/1140-УХЛ5 предназначена для бесступенчатого электрического регулирования скорости и крутящего момента привода, динамического торможения ленточного конвейера и подачи напряжения питания на вспомогательные устройства станции и конвейера в подземных горных выработках шахт, опасных по газу (метан) и/или угольной пыли.

Станция предназначена для совместной работы с различными системами автоматического управления (Davis Derby, Promos, АУК и др.). Возможна работа станции в режимах «Местное», «Дистанционное» и «Телеуправление».

Станция имеет искробезопасные цепи управления и сигнализации, связь с диспетчером осуществляется по средствам взрывобезопасной оптико-волоконной линии связи.

Технические параметры

Наименование параметра и размерность Значение
1 Номинальное рабочее напряжение станции ЧПСВ, В 1140
2 Номинальный ток станции, А 630
3 Номинальная частота питающего напряжения, Гц 50
4 Мощность подключаемого электродвигателя конвейерного привода, кВт до 500 / до 630
5 Номинальное напряжение электродвигателя, В 1140 (1000*)
6 Предельное значение тока ПЧ, А 460 / 570
7 Диапазон регулирования момента электродвигателя, % от 0 до 100
8 Коэффициент перегрузки по току, %  150
9 Максимальный развиваемый момент на валу двигателя, % 150, не более 1 мин
10 Диапазон регулирования скорости вращения электродвигателей, % от 10 до 100
11 Диапазон регулирования тока электродвигателей, %   от 10 до 100
12 Мощность подключаемых электродвигателей вентиляторов охлаждения электродвигателя конвейерного привода, кВт     до 50
13 Мощность подключаемых электродвигателей тормоза конвейерного привода, кВт     до 50
14  Мощность подключаемых электродвигателей вентилятора внешнего контура, кВт   до 50
15 Мощность подключаемых электродвигателей насоса внешнего контура, кВт   до 50
16 Максимальная мощность и ток резервной линии, кВт (А)  до 200 (100)
17 Мощность, подключаемая к выводу 220 В (1 фаза), кВт  до 1
18 Мощность, подключаемая к выводу 110 В (1 фаза), кВт   до 0,4
19 Мощность, подключаемая к выводу 36 В (1 фаза), кВт  до 0,06

Обеспечивает:

  • бесступенчатое электрическое регулирование скорости и крутящего момента;
  • оперативное местное и дистанционное управление электроприводом;
  • механические и электрические блокировки;
  • управление вспомогательными двигателями контура охлаждения тормоза, моторными приводами и другим вспомогательным оборудованием);
  • электрические защиты двигателей*;
  • передача данных посредством интрефеса RS-485, протокол ModBUS;
  • подключение к волоконно-оптической линии связи;
  • ведение журналов аварийных событий.

Условия работы:

  • температура окружающего воздуха +1..+35°C;
  • относительная влажность окружающего воздуха до 100% при температуре +35°C;
  • отсутствие резких толчков и ударов;
  • запыленность окружающего воздуха не более 1000 мг/м 3;
  • рабочее положение в пространстве горизонтальное, допускается отклонение от рабочего положения до 15 в любую сторону.

Показатели надежности:

  • средняя наработка на отказ - не менее 8000 ч;
  • установленный ресурс до первого капитального ремонта - не менее 65000 ч;
  • средний полный срок службы - не менее 15 лет;
  • среднее время восстановления - не более 2 ч;
