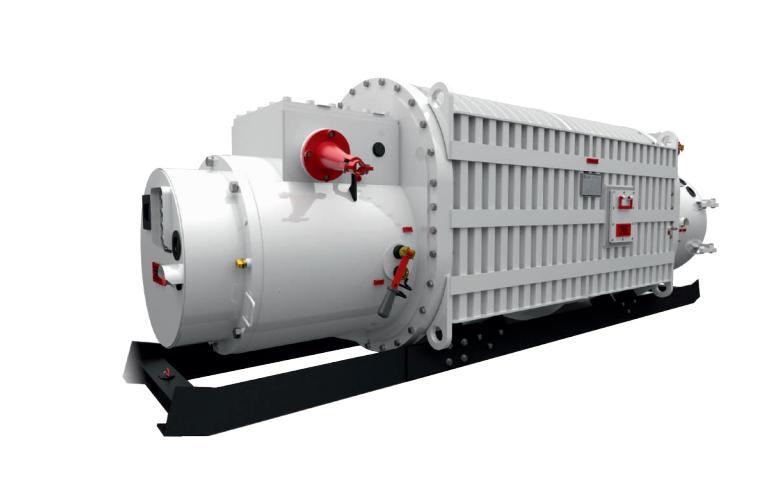

КОМПЛЕКТНАЯ ТРАНСФОРМАТОРНАЯ ПОДСТАНЦИЯ ВЗРЫВОБЕЗОПАСНАЯ ШАХТНАЯ ТИПА КТПВШ

Комплектные трансформаторные подстанции типа КТПВШ предназначены для установки в подземных выработках шахт. опасных по газу метану и угольной пыли, с целью питания токоприемников трехфазным. переменным током. частотой 50 Гц. а также обеспечения защиты от токов утечки и максимальной токовой защиты линии низшего напряжения.

Подстанция выполнена взрывонепроницаемой с искробезопасными цепями дистанционного управления и имеет маркировку взрывозащиты P8 Exd[ia]ial. Конструкция оболочки обеспечивает степень защиты от внешних воздействий IP54 по ГОСТ 14254-96.

ООО «ПЕРСПЕКТИВНЫЕ ТЕХНОЛОГИИ» выпускаются два основных типа трансформаторных подстанций, отличающихся конструкцией и схемными решениями.

Технические параметры

Параметр КТПВШ 100-6(10) КТПВШ 160-6(10) КТПВШ 250-6(10) КТПВШ 400-6(10) КТПВШ 630-6(10) КТПВШ 1000-6(10) КТПВШ 1250-6(10)
1 Номинальная мощность, кВА 100 160 250 400 630 1000 1250
2 Номинальная частота, Гц       50
3 Номинальное напряжение ВН, кВ       6 (10)
4 Номинальное напряжение НН, кВ 0,69 (0,4)
1,2 (0,69)
0,69 (0,4)
1,2 (0,69)
0,69 (0,4)
1,2 (0,69)
0,69 (0,4)
1,2 (0,69)
0,69 (0,4)
1,2 (0,69)
0,69 (0,4)
1,2 (0,69)
1,2 (0,69)
5 Схема и группа соединения обмоток Y/Y-0
(Y/D -11)
Y/Y-0
(Y/D -11)
Y/Y-0
(Y/D -11)
Y/Y-0
(Y/D -11)
Y/Y-0
(Y/D -11)
Y/Y-0
(Y/D -11)
Y/Y-0
6 Ступени регулирования напряжения обмоток ±1-5% ±1-5% ±1-5% ±1-5% ±1-5% ±1-5% ±1-5%
7 Напряжение короткого замыкания силового
трансформатора при температуре 115°С, %
3,0 4,0 4,5 3,4 4,0 5,0 5,5
8 Ток холостого хода силового
трансформатора, %
1,8 1,2 1,5 1,2 1,2 1,0 0,8
9 Потери короткого замыкания силового
трансформатора при температуре 115°С, кВт
1,1 1,7 2,5 3,6 6,3 6,5 6,5
10 Потери холостого хода силового трансформатора, кВт 0,55 0,59 1,16 1,3 2,05 2,8 2,4
11 Габаритные
размеры,
не более, мм. Длина
3120 3120 3375 3500 3500 4050 4050
12 Габаритныеразмеры,не более, мм. Глубина 990 990 990 995 995 1080 1080
13 Габаритныеразмеры,не более, мм. Высота 1300 1300 1300 1380 1380 1400 1400
14 Масса, кг 1882 2022 2662 3344 3814 6012 6399


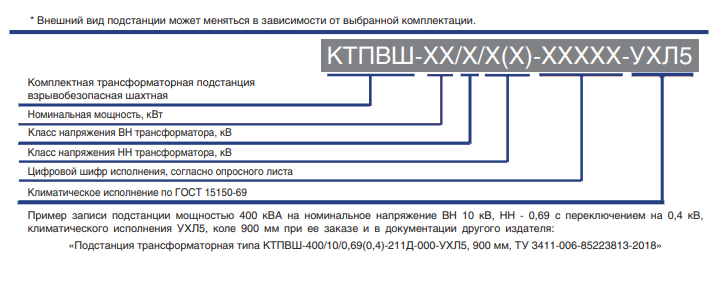

Комплектация КТПВШ выполняется, согласно опросного листа. Основные отличия каждой подстанции
заключены в распределительных устройствах РУВН и РУНН:

РУВН имеет два типоисполнения:

  • Первый тип РУВН подстанций оснащается управляемым коммутационным аппаратом (вакуумный выключатель BB/TEL или EX/BB с ограничителями коммутационных перенапряжений) и микропроцессорной релейной защитой (МТЗП-2).
  • Второй тип РУВН комплектуется разъединителем холостого хода с ограничителями перенапряжений/выключателем нагрузки автогазовым ВНА / выключателем нагрузки вакуумным типа ВВНР. Дополнительно устанавливается индикация наличия напряжения на вводе.

РУНН имеет три типоисполнения:

  • Нулевой тип РУНН без коммутационного аппарата, оснащенное микропроцессорным терминалом защиты присоединений типа МТЗП-1200 и АЗУР.
  • Первый тип РУНН с возможностью местного управления и дистанционного отключения (ПДО), оснащается стандартными блоками ПМЗ либо МТЗ-5, АЗУР, БДУ и автоматическим выключателем или контактором имеющим ручной взвод;
  • Второй тип РУНН с возможностью телеуправления и передачи данных по RS485, оснащается\ микропроцессорным терминалом защиты присоединений типа МТЗП-1200 и АЗУР.МК с управляемым вакуумным выключателем или контактором. Срабатывание защит НН приводит к отключению коммутационного аппарата РУВН.

Подстанция оборудована ходовой частью, состоящей из салазок, к которым возможно крепление стандартных скатов шахтных вагонеток. А также имеет подъемные и прицепные приспособления, рассчитанные для подъема, а также спуска ее как в наклонных, так и в вертикальных стволах.
