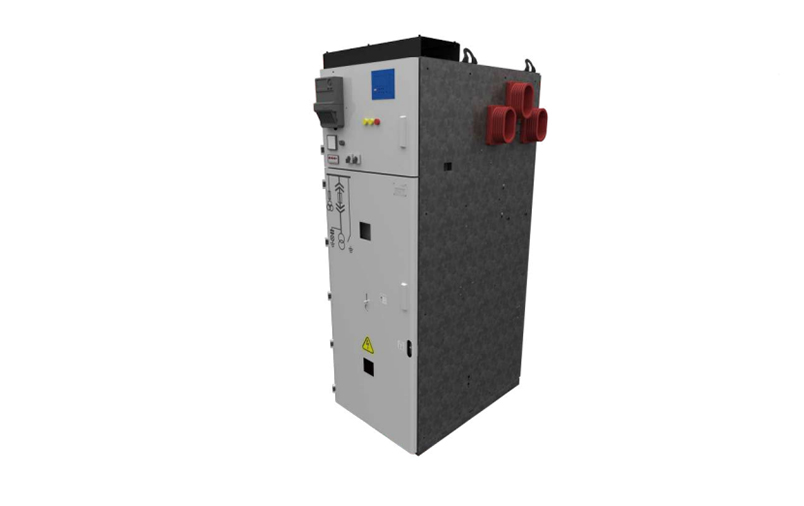

Комплектное распределительное устройство КРУ «Кузбасс» предназначено для приема и распределения электрической энергии трехфазного переменного тока промышленной частоты в сетях с изолированной или заземленной через дугогасящий реактор нейтралью.

Комплектное распределительное устройство заводской готовности выполнено в металлическом корпусе в котором устанавливаются вакуумные силовые выключатели, опорные трансформаторы тока ТОЛ, трансформаторы ОЛС и/или ЗНОЛ, ограничители перенапряжений и иное оборудование.

Ячейки могут быть как отдельно стоящими с возможностью расширения, так и объединенными в цельные распределительные пункты.

Шкаф КРУ состоит из жесткого металлического корпуса, внутри которого размещена вся аппаратура. Для безопасного обслуживания и локализации аварий корпус разделен на отсеки металлическими перегородками и автоматически закрывающимися шторками. Выключатель высоковольтный с приводом установлен на выкатном элементе (тележке).

В верхней и нижней частях тележки расположены подвижные разъединяющие контакты, которые при вкатывании тележки в шкаф замыкаются с шинным (верхним) и линейным (нижним) неподвижными контактами. При выкатывании тележки с
предварительно отключенным выключателем разъемные контакты отключаются, и выключатель при этом будет отключен от сборных шин и кабельных вводов.

Когда тележка находится вне корпуса шкафа, обеспечивается удобный доступ к выключателю и его приводу для ремонта, а при необходимости быстрой замены выключателя другим аналогичным, установленным на такой же тележке.

Выкатной элемент шкафа имеет три положения: рабочее – тележка находится в корпусе шкафа, первичные и вторичные цепи замкнуты; испытательное (контрольное) – тележка в корпусе шкафа, но первичные и вторичные цепи разомкнуты;
ремонтное – тележка находится вне корпуса шкафа, первичные и вторичные цепи разомкнуты.

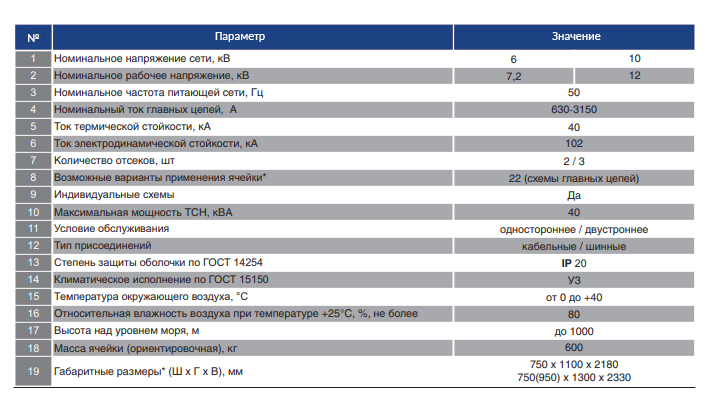

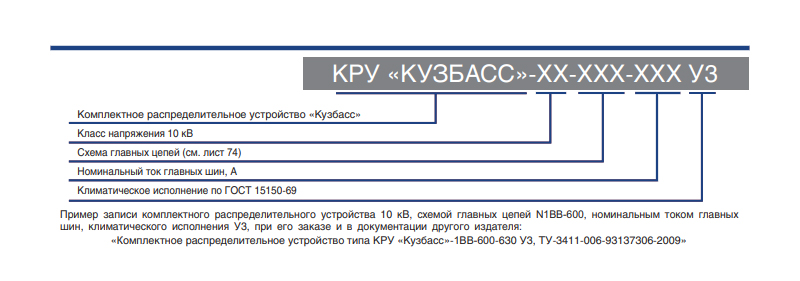

Технические парметры:

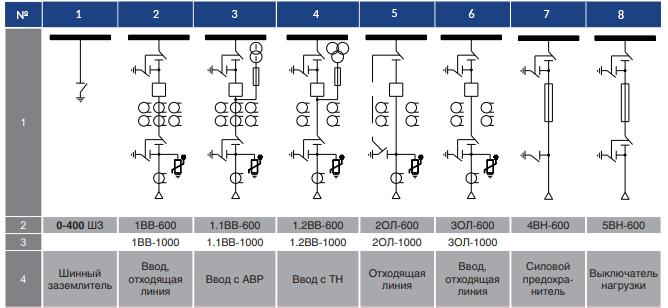

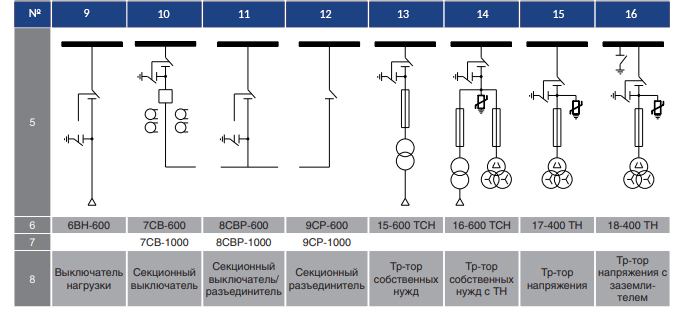

СХЕМЫ ГЛАВНЫХ ЦЕПЕЙ ВЫСОКОВОЛЬТНЫХ ЯЧЕЕК
