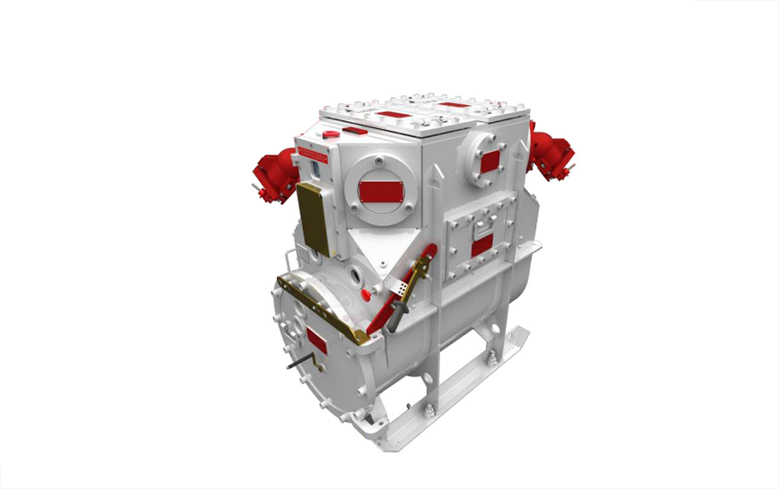

КОМПЛЕКТНОЕ РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО ВЗРЫВОЗАЩИЩЕННОЕ типа КРУВ-6(10)Е-УХЛ5

Устройство КРУВ-6(10)Е предназначено для приема и распределения электрической энергии напряжением 6(10) кВ, частотой 50 Гц, а также защиты сетей с изолированной нейтралью и управления подземными токоприемниками угольных шахт, опасных по газу и/или пыли. Устройство выполнено с искробезопасными цепями дистанционного управления, имеет взрывобезопасное исполнение и маркировку зашиты PB Ex d [ia Ma] ia I Mb. Конструкция оболочки обеспечивает степень защиты от внешних воздействий IP54 по ГОСТ 14254-96.

Технические параметры

№ П/П.	Наименование параметра	Значение	Значение
1	Номинальное напряжение главных цепей, кВ	6	6/10
2	Наибольшее напряжение главных цепей, кВ	7,2	12
3	Номинальные напряжения вспомогательных цепей, В	36, 127, 220	36, 127, 220
4	Номинальный ток, А, сборных шин	630	630
5	Номинальный ток, А шкафов КРУ отходящих присоединений	630	630
6	Номинальный ток, А, коммутационного модуля	1000	1000
7	Частота питающей сети, Гц	50	50
8	Номинальный ток отключения, кА, не менее	25	25
9	Предельный ток термической стойкости (3 с), кА	20	20
10	Ток электродинамической стойкости (амплитудное значение), кА	25	25
11	Сквозной ток короткого замыкания, Ка, наибольший	51	51
12	Механическая стойкость циклов «включение-отключение» выключателя	50000	50000
13	Механическая стойкость циклов «включение-отключение» разъединителя	2000	2000
14	Коммутационный ресурс (коммутационная износостойкость), циклы «Включение-Отключение» при нормальном токе, не менее	50000	50000
15	Допустимое, без осмотров и ремонта, число отключений короткого замыкания при мощности отключения 100 МВА	10	10
16	Собственное время отключения выключателя, мс, не более	10	10
17	Собственное время включения выключателя, мс, не более	35	35
18	Полное время отключения, мс, не более	30	30
19	Минимальные электричекие зазоры, мм	60	100
20	Степень защиты оболочки по ГОСТ 14254-215, не ниже	Ip54	Ip54
21	Верхнее рабочее значение температуры окружающего воздуха С	+35	+35
22	Нижнее рабочее значение температуры окружающего воздуха С	-10	-10
23	Масса, кг, не более*	970	970
24	Габаритные размеры, мм, не более (длина, ширина, высота)	1495х960х1430	1495х960х1430
25	Маркировка взрывозащиты шкафа	PB Ex d [ia Ma] ia I Mb	PB Ex d [ia Ma] ia I Mb

Обеспечивает:

механические и электрические блокировки;
оперативное местное и дистанционное управление распределительным устройством;
отображение параметров работы;
заземление отходящего присоединения;
электрические защиты* ;
возможность подключения дополнительных защит;
сборку РП с выполнением функций АВР, ЛЗШ, АПВ, УРОВ;
сигнализация о срабатывании защит;
подключение двух вводных и выводных кабелей;
передача посредством интерфесйса RS-485,
протокол ModBUS; технический учет электроэнергии;
защиту паролем от несанкционированного доступа;
журналы аварийных событий и изменения параметров

Показатели надежности:

средняя наработка на отказ
- не менее 8000 ч;
установленный ресурс до первого капитального ремонта
- не менее 45000 ч;
средний полный срок службы
- не менее 20 лет;
среднее время восстановления
- не более 2 ч.

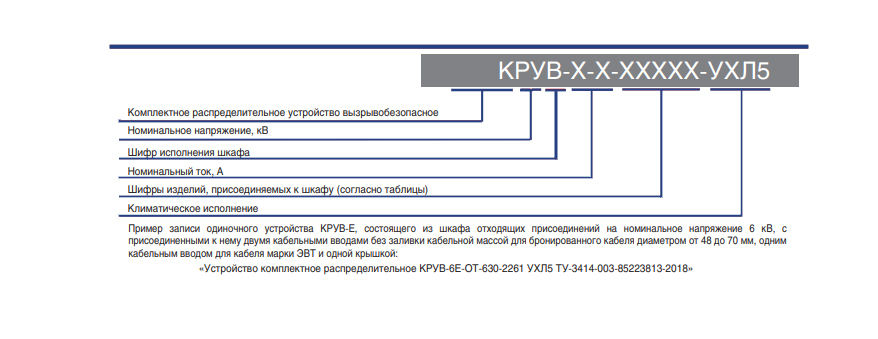

Наименование изделия	Шифр
Шкафы устройства КРУВ-6Е:
Вводной	B
Секционный	C
Отходящих присоединений с встроенным трасформатором тока нулевой последовательности	O
Изделия, присоединяемые к шкафу:
Кабельный ввод без заливки кабельной массой для кабеля диаметром до 48 мм	1
Кабельный ввод без заливки кабельной массой для кабеля диаметром от 48 до 70 мм	2
Кабельный ввод без заливки кабельной массой для кабеля диаметром от 70 до 90 мм	3
Кабельный ввод без заливки кабельной массой для кабеля диаметром от 48 до 70 мм с доп. вводом для кабеля упр. ( 16-30мм)	4
Кабельный ввод без заливки кабельной массой для кабеля диаметром от 70 до 90 мм с доп. вводом для кабеля упр. ( 16-30мм)	5
Кабельный ввод прямой без заливки кабельной массой для кабеля диаметром от 48 до 70 мм	6
Кабельный ввод прямой без заливки кабельной массой для кабеля диаметром от 70 до 90 мм	7
Крышка для заглушки свободных приемных отверстий шкафа	8
