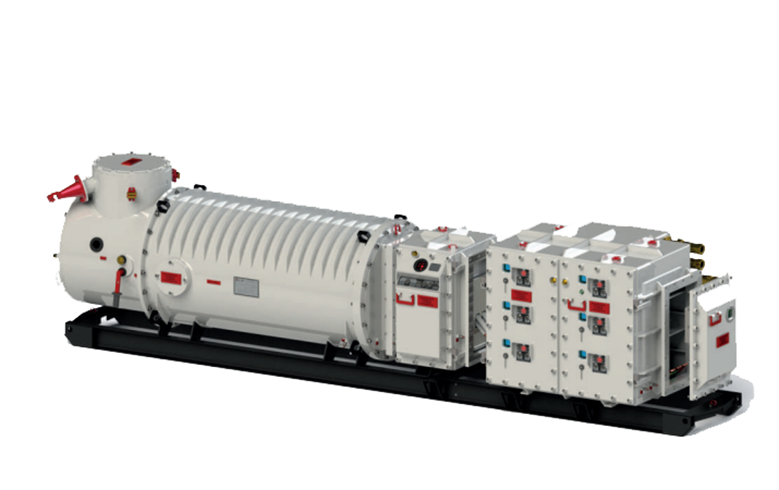

Распределительная коммутационная станция взрывозащищенная типа РКСВ предназначена для питания, дистанционного и местного управления электроприводами механизмов угледобывающих комплексов и других токоприемников в сетях переменного тока с изолированной нейтралью подземных выработок шахт, опасных по газу и/или угольной пыли.

Станция РКСВ выполнена взрывонепроницаемой с искробезопасными цепями для подключения датчиков, а также цепей управления и сигнализации, имеет маркировку взрывозащиты — PB Exd[ia]l X либо PB Exd [ia op is]l X и может применяться в шахтах, опасных по газу и/или угольной пыли, в соответствии с требованиями Федеральным нормам и правилам в области промышленной безопасности.

Основные технические параметры:

Оборудование обеспечивает:

• ввод и подключение силового кабеля
• индикацию наличия напряжения на вводе (для типа 2)
• механические и электрические блокировки (разъединитель-дверь-коммутационный аппарат)
• электрические защиты в кодах ANSI (27, 50, 59, 79 и др.)
• блокировку коммутационного аппарата отключенного защитами
• возможность подключения внешних защит
• проверку исправности защит
• сигнализация и индикация режимов работы (токи, напряжения)
• технический учёт электроэнергии
• передачу данных и возможность управления коммутационным аппаратом с АРМ диспетчера по интерфейсу RS-485 (протокол Modbus)
• ведение журнала аварийных событий и изменения параметров

Комплектность:

В зависимости от списка выполняемых задач станция РКСВ может быть укомплектована одним или несколькими модулями (при обязательном наличии вводного устройства). Модули являются взаимозаменяемыми и, в случае ремонта, возможно заменить только нерабочий модуль, без необходимости траспортировки всей станции целиком.

• Модуль выключателя
• Модуль концевой крышки
• Модуль коммутации
• Модуль управления
• Модуль освещения
• Блок контакторный
