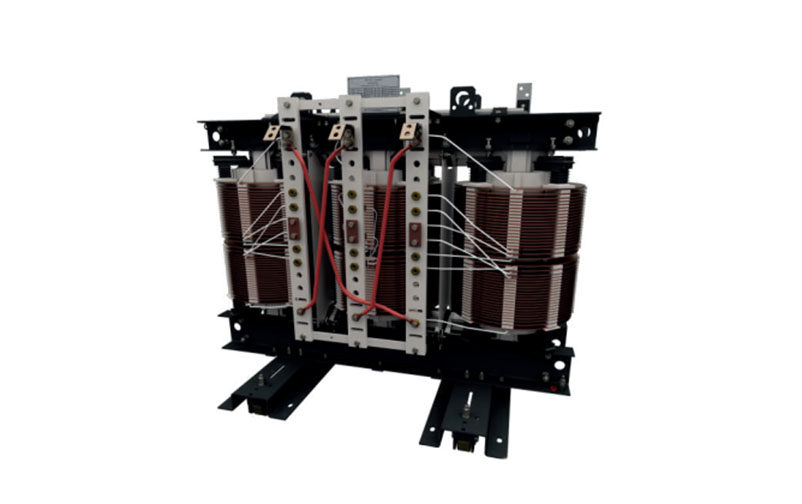

ТРАНСФОРМАТОР ТРЕХФАЗНЫЙ C ВОЗДУШНО-БАРЬЕРНОЙ ИЗОЛЯЦИЕЙ типа ТС(З)(Д)-100..2500 кВА

Трансформаторы серии ТС классом напряжения 6(10) кВ предназначены для питания  электроэнергией потребителей общего назначения.

Трансформаторы с литой изоляцией имеют преимущества относительно маслонаполненных и сухих трансформаторов. Из трансформатора невозможна утечка масла или токсичных газов. Таким образом, они не загрязняют окружающую среду и рекомендуются для замены трансформаторов с жидким диэлектриком.

Трансформаторы предназначены для эксплуатации в районах с умеренным климатом для эксплуатации
под навесом или в помещениях (исполнение У3 по ГОСТ 15150-69), при этом:

  • окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
  • высота установки над уровнем моря не более 1000 м;
  • режим работы длительный;
  • температура окружающей среды от -45 до +40 С;
  • трансформаторы не предназначены для работы в условиях тряски, вибраций, ударов.

Обмотки (секционные) цилиндрические с воздушно-барьерной изоляцией, изготавливаются из  алюминиевого или медного провода прямоугольного (круглого) сечения со стекловолокнистой изоляцией и  проходят двойную вакуумную пропитку кремнеорганическим лаком. Межслоевая изоляция выполнена из
стеклослюдопласта и стеклормированных лент.

Магнитопровод трансформатора с воздушно-барьерной изоляцией изготавливается из анизотропной стали  с электроизоляционным покрытием, низкими удельными потерями, по технологии «Unicore», благодаря  чему достигается значительное снижение потерь холостого хода и уровня шума.

Достоинства ТС:

  • Пожаробезопасность
  • Работа с продолжительной перегрузкой
  • Высокая динамическая устойчивость к токам короткого замыкания
  • Мониторинг температуры и внешнего вида трансформатора в режиме реального времени
  • Низкий уровень шума
  • Ремонтопригодность катушек
  • Высокая стойкость к тепловым и электродинамическим нагрузкам
  • Класс нагревостойкости изоляции Н (180 С), либо С (200 С)
  • Отсутствие частичных разрядов

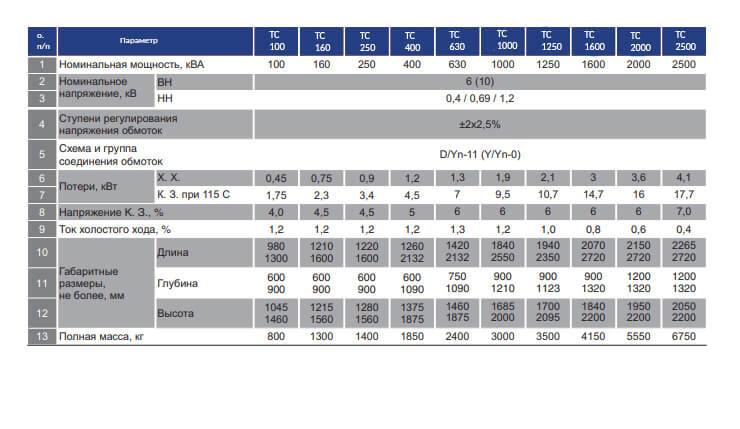

Технические параметры:
