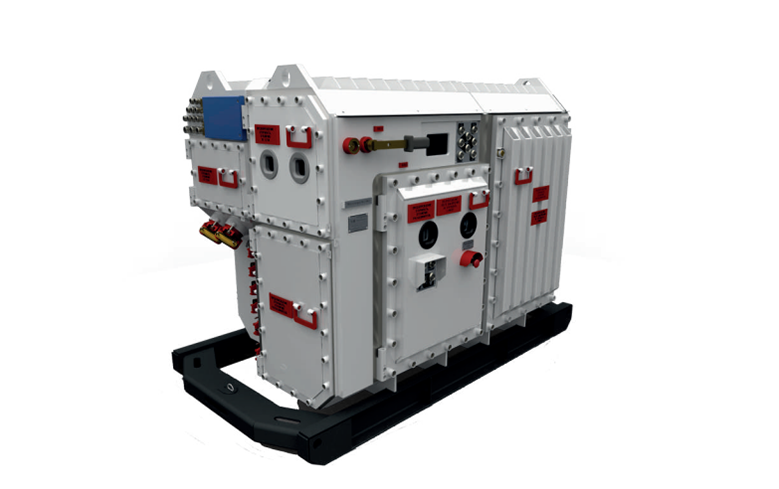

УСТРОЙСТВО ПЛАВНОГО ПУСКА ВЗРЫВОЗАЩИЩЕННОЕ типа УППВ
УППВ предназначено для применения в трехфазных электрических сетях переменного тока промышленной частоты с изолированной нейтралью трансформатора в угольных шахтах, опасных по газу (метану) и/или угольной пыли, для дистанционного плавного пуска и остановки трехфазных асинхронных электродвигателей, а также для защиты их от перегрузки и токов короткого замыкания в отходящих силовых цепях.

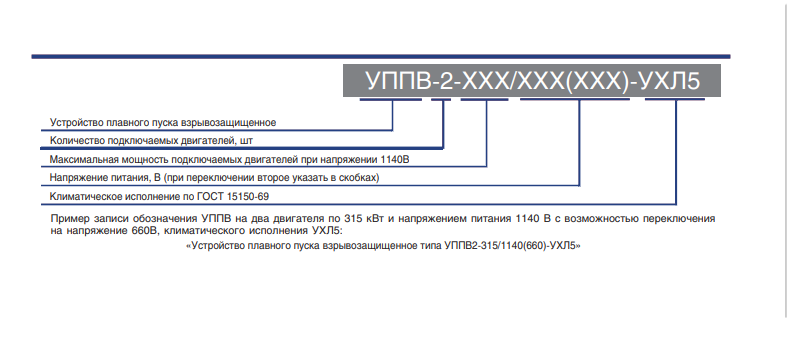

Технические параметры
№ П/П. |
Наименование параметра | Значение для исполнения 380/660 | Значение для исполнения 660/1140 |
1 | Количество фаз питающей сети | 3 | 3 |
2 | Частота питающей сети. Гц | 50 | 50 |
3 | Номинальное напряжение питающей сети, В | 380/660 | 660/1140 |
4 | Максимальная мощность подключаемых электродвигателей (одно присоединение), кВт | ≤ 315 | ≤ 500 |
5 | Номинальный ток разъединителя, А | 630 | 630 |
6 | Предельное значение пускового тока двигателя (для одного присоединения), А | 1500 | 1500 |
7 | Максимальная допуст. кратность пускового тока двигателя при номин. мощн., не более | 4 | 4 |
8 | Диапазон времени регулирования напряжения на выходе, с | 0-120 | 0-120 |
9 | Сопротивление изоляции цепей питания, Мам, не менее | 10 | 10 |
10 | Напряжение цепей управления и сигнализации, В, переменный ток | 36, 127, 220 | 36, 127, 220 |
11 | Маркировка взрывозащиты | Ex PB Ex d [ia Ma] I Mb X | Ex PB Ex d [ia Ma] I Mb X |
12 | Степень защиты оболочки | IP 54 | IP 54 |
13 | Назначенный срок службы, лет | 10 | 10 |
14 | Габаритные размеры, не более (Д х Ш х В), мм | 1675х1085х1160 | 1675х1085х1160 |
15 | Масса, кг, не более | 1800 | 1800 |
16 | Эксплуатационная температура окружающего воздуха, С | -1...+35 | -1...+35 |
17 | Относительная влажность (при температуре 35 2 С с конденсацией влаги), % | 98±2 | 98±2 |
18 | Допустимые вибрационные нагрузки (с ускорением 5м/с), Гц | 1....35 | 1....35 |
19 | Запыленность, м/м , не более | 1200 | 1200 |
20 | Длина линии связи Rs485 по протоколу ModBus RTU, км, не более | 1,2 | 1,2 |
21 | Наработка на отказ, часов, не менее | 10000 | 10000 |
22 | Механическая износостойкость разъединителя циклов В0, не менее | 6300 | 6300 |
Совместимость устройства УППВ с электродвигателями (одно присоединение) приведена в таблице:
Р hdm кВт / U hdm (A/ cos ) | 380 В | 660 В | 1140 В |
110 | 202/0,87 | 116/0,87 | 69/0,87 |
132 | 255/0,82 | 116/0,87 | 81/0,82 |
160 | 255/0,82 | 167/0,89 | 101/0,89 |
200 | - | 214/0,87 | 124/0,87 |
250 | - | 262/0,87 | 152/0,87 |
315 | - | 262/0,87 | 178/0,93 |
400 | - | - | 248/0,82 |
500 | - | - | 306/0,83 |
УППВ выполняет функции:
- обеспечение бесконтактного пуска и динамического торможения трехфазных электродвигателей путём фазового регулирования напряжения;
- понижение пускового тока и ударного момента
- возможностью пуска насосов, вентиляторов,
конвейеров и другого оборудования; - цифровой системы управления, содержащей ПИД-регулятор тока, осуществляющий поддержание тока статора электродвигателя в процессе пуска и останова двигателя на заданном уровне;
- системой регулирования процесса пуска с ООС, использующей информацию о токе статора электродвигателя с датчиков фазного тока устройства и других датчиков контроля УПП;
- программирования параметров управления;
позволяющим устанавливать желаемую кривую тока или напряжения при пуске; - управления в режиме местного, дистанционного и телеуправления;
- электрические защиты* (см. РЭ на БЗУ);
- самодиагностики при подаче питания и контроль состояния присоединения во время работы;
- измерение параметров электроэнергии в точке присоединения;
- контроль исправности цепей дистанционного управления коммутационного аппарата (КА);
- контроль количества коммутаций КА;
- контроль времени наработки присоединения;
- контроль работоспособности каналов защит;
- контроль времени пуска и пускового тока присоединения;
- защиту от обрыва фаз;
- защита от длительного пуска двигателя за время пусковой характеристики;
- защиту от превышения температуры тиристоров;
- отображение информации о состоянии присоединения на блоке индикации;
- связь с устройством телеуправления по интерфейсу RS-485 по протоколу Modbus RTU;
- регистрацию протоколов: включений/отключений, изменения уставок, самодиагностики, потребляемой мощности;
